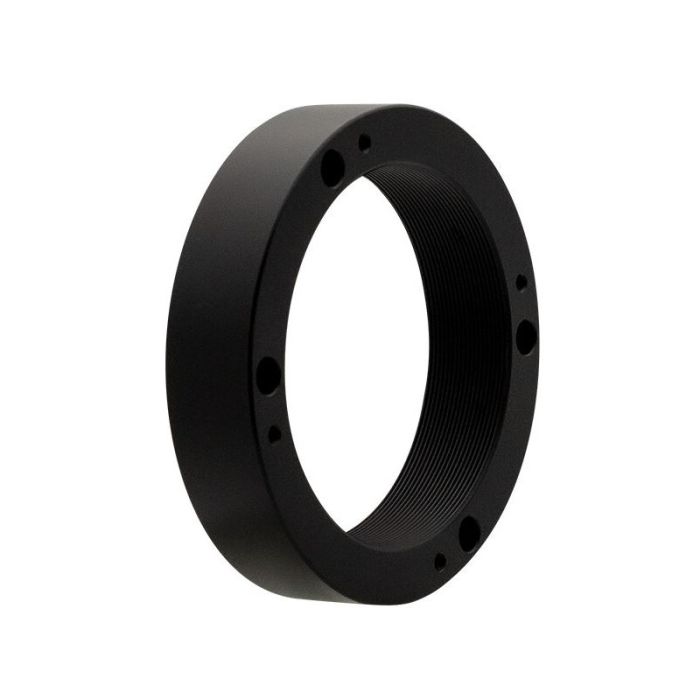

Adattatore ZWO D70-H54F

L'adattatore ZWO M54 è un adattatore progettato specificamente per le fotocamere raffreddate ASI. Invece di utilizzare lo ZWO EFW da 20 mm, puoi collegare direttamente l'adattatore a OAG-L per raggiungere il back focus di 55 mm.

Ha uno spessore di 15 mm. Puoi anche inserire un filtro ZWO 2 "in esso.

L'adattatore supporta filtri da 2 pollici di terze parti. Di seguito sono riportati i requisiti per i filtri.

Nella confezione:

Adattatore M54 (15mm)
Adattatore M54M-M48F
Viti 5-L8 * 8

LA MIGLIORE SOLUZIONE CON UNA LUNGHEZZA DEL BACK FOCUS DI 55 MM

Nelle immagini si prega di notare che le seguenti soluzioni si basano sul fatto che si sta utilizzando l'OAG-L con la fotocamera raffreddata.

GUIDA DETTAGLIATA ALLA CONNESSIONE

Collegamento con ASI2600MM Pro come esempio.

Fissare il filtro all'adattatore M54M-M48F tramite filettature.
Fissare l'unità filtro all'adattatore M54.
Qui abbiamo una fotocamera ASI2600MM Pro e un'unità adattatore. I quattro fori cerchiati in rosso nella piastra di inclinazione del sensore sono quelli che utilizzerai per fissare l'adattatore alla fotocamera.
Prendi 4 viti dalla confezione e usale per fissare l'adattatore M54 alla fotocamera.
Rimuovere la piastra M48 da OAG-L.
Allineare le posizioni dei fori in OAG-L ai fori più piccoli nell'adattatore, quindi utilizzare le altre 4 viti per fissare OAG-L all'adattatore M54.
Reinstallare la piastra M48 su OAG-L.
Lavoro fatto!
